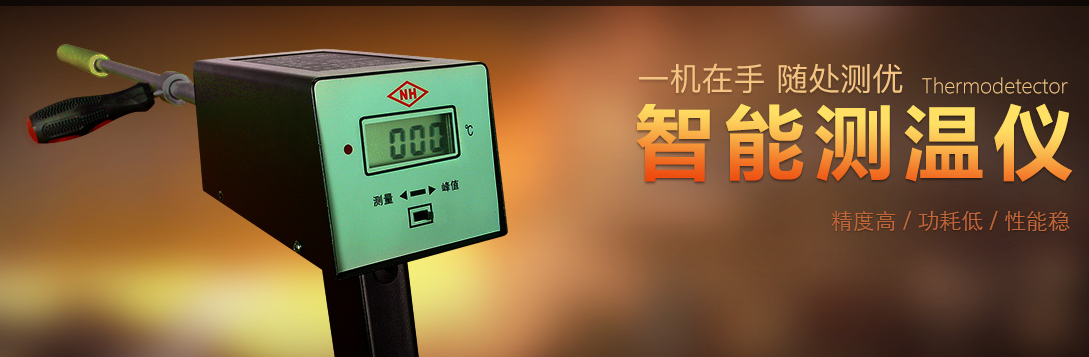

SWD-1型槍式數字測溫儀是采用單片微機技術的新一代智能型。熱電偶浸人接觸式的測溫儀表該表具有測溫精度高、功耗低、性能穩定等特點，特別適用于冶金、鑄造行業對鋼、鐵、鋁、等高溫熔化金屬的快速測溫現將此表的軟硬件介紹一下，以使對此儀表有興趣的讀者得到啟示。
更好地推動我國微機化儀表、槍式數字測溫儀的硬件組成槍式數字測溫儀主要由底座、外殼、手柄、電路板和測溫槍等幾部分組成．
測溫頭選用快速熱電偶。熱電偶的毫狀信號經RC低頻濾波器濾波，再經高精度集成運放ICL7650前置放大，其中的橋路完成儀表的零點調整；
放大器的放大倍數作儀表的量程調整：因熱電偶選用的是B型熱電偶，故橋路不作玲端溫度補償并不影響儀表的測量精度。
放大器輸出的0～2V模擬量信號通過MC14433~積分式3位的A／D轉換電路，變成數字量信號，以四路BCD碼輸入低功耗的MCS一5l系列8位單片微機8031進行處理，然后經譯碼電路驅動3位LCD液晶屏數字顯示測溫值和聲光報警。
